Соленоидный вентиль 1 1/4" НЗ (SV-2W-35 N/C 1 1/4", НЕ ПРЯМОГО ДЕЙСТВИЯ)

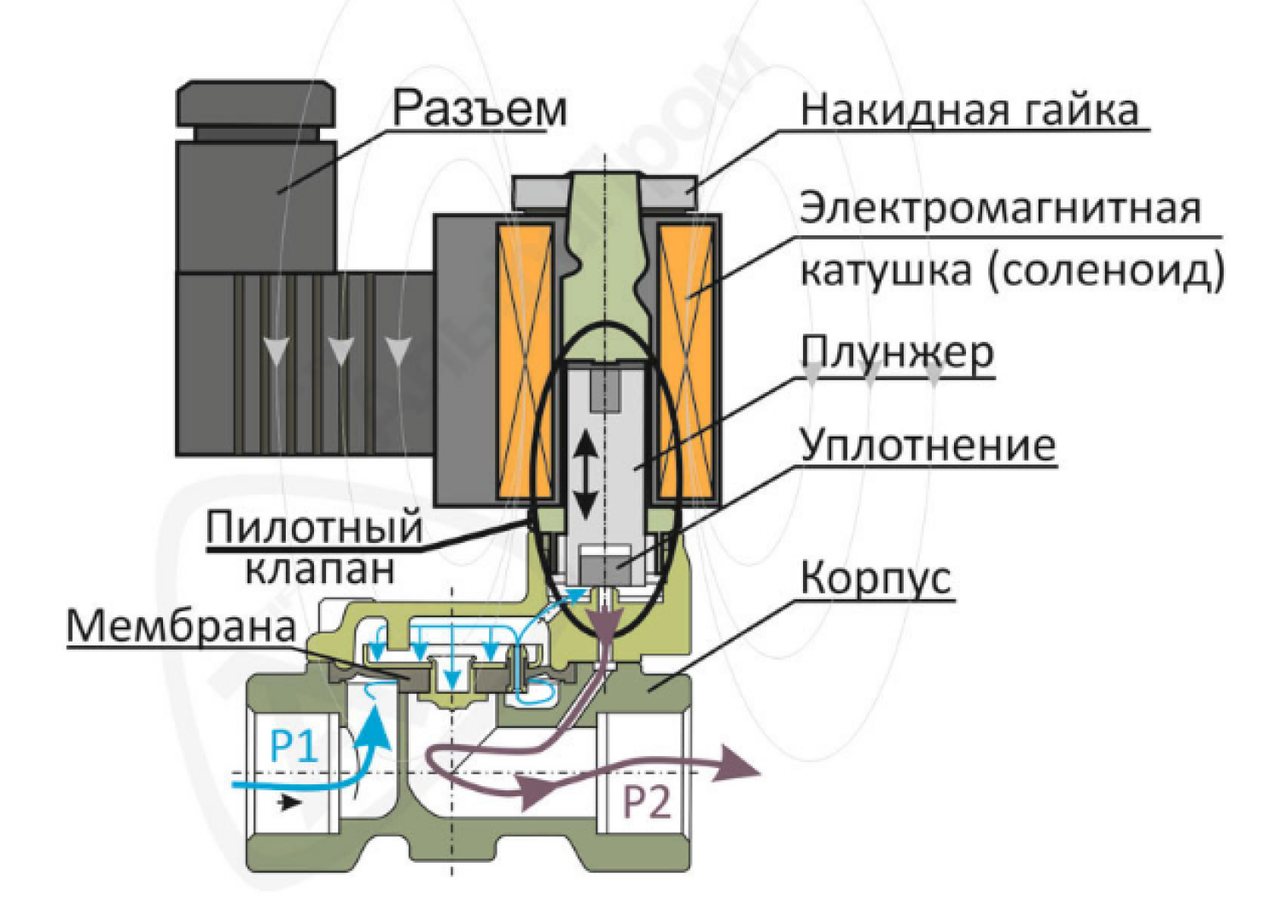

Базовая версия NC - нормально закрытый. В момент подачи электропитания электромагнитное поле катушки подымает плунжер золотника (пилотный клапан), открывая перепускной канал между входом и выходом клапана и аккумулируя усилие возвратной пружины плунжера. Рабочая среда через перепускной канал попадает в выпускную полость, снижая подпор среды над затвором (дифференциальное давление P на входе и выходе в клапан уменьшается). Усилием рабочей среды (при снижении подпора над затвором) подымается затвор клапана, открывая клапан и аккумулируя усилие возвратной пружины затвора.После отключения электропитания возвратная пружина плунжера возвращает золотник в исходное положение, закрывая перепускное отверстие. В полости над затвором увеличивается давление рабочей среды (дифференциальное давление P на входе и выходе в клапан возрастает). Наступает момент, когда усилия возвратной пружины затвора и усилия подпора рабочей среды достаточно, для закрытия затвора. Клапан закрывается.
